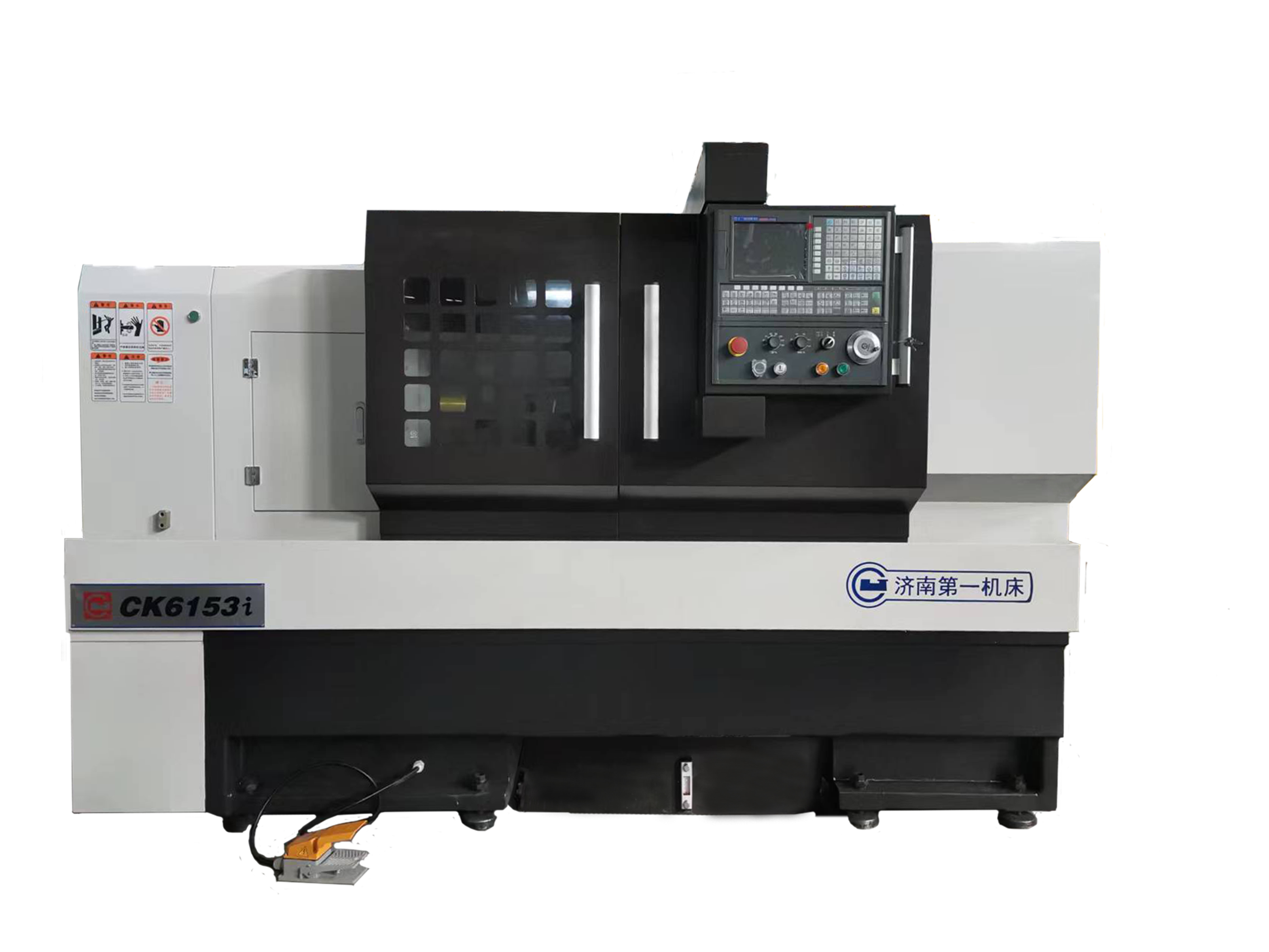

J1CK6153i经济型卧式数控车床
点击数:
CK6153i型数控车床是在我公司与日本山崎公司相助生产的MAZAK-MATE530型细密卧式车床基础上, 集我公司多年生产数控机床之履历,经数控化二次开发而成的产品,是一种性能先进、质量可靠、顺应性普遍、性价比极高的低价位的数控车床。该机床接纳整体床座、半关闭防护、入口主轴轴承,与同类产品相比,具有刚性强、精度高、精度坚持性好、加工工件尺寸一致性好等显著特点,已普遍的应用到汽车及汽车零部件、工程机械和其他机械制造行业。
J1CK6153i经济型卧式数控车床主要规格参数表(标准设置)
项目 |
内容 |
单位 |
参数 |
|||||||
能力 |
床身上******工件回转直径 |
mm |
Φ530 |
|||||||
滑板上******工件回转直径 |
mm |
Φ280 |
||||||||
******轴类工件车削直径 |
mm |
Φ280 |
||||||||
******盘类工件车削直径 |
mm |
外圆直径:Φ350、端面直径:Φ416 |
||||||||
顶尖距 |
mm |
860 |
1000 |
1500 |
||||||
******车削长度 |
mm |
761 |
931 |
1370 |
||||||
主轴 |
转速 规模 |
A型:两档手动变频调速 |
r/min |
60~600,180~1800 |
||||||
B型:全无级变频调速 |
r/min |
通俗电机:160~1600;变频电机240~2400 |
||||||||
主轴头/主轴通孔直径 |
mm |
A型A2-8/Φ80 ;B型A2-8/Φ56 |
||||||||
主轴孔锥度 |
|
A型:ASA350#(变径后为MT5#); B型:MT6# |
||||||||
行程 |
X、Z轴******行程 |
mm |
X:260 Z:与“******车削长度”参数一样 |
|||||||
X、Z轴快速移动速率 |
m/min |
X:6 Z:10 |
||||||||
电机 |
主电机 |
kW |
标准:7.5 选择:11 |
|||||||
X/Z轴进给电机(AC电机) |
Nm |
标准: 7/10.5 |
||||||||
刀架 |
刀架形式 |
|
标准:四工位电动刀架 |
|||||||
车刀规格 |
mm |
25×25 |
||||||||
尾架 |
尾架形式 |
|
标准:通俗手动尾架 |
|||||||
套筒直径/行程 |
mm |
Φ65/180 |
||||||||
套筒内孔锥度 |
MT. |
NO.4号 |
||||||||
卡盘 |
卡盘形式与规格 |
|
标准:通俗三爪卡盘Φ250(国产) 选择:液压卡盘8〞/10”中空或中实; |
|||||||
所允许的通孔直径 |
通俗三爪卡盘(两档/单轴) |
mm |
标准:Φ80/Φ56 |
|||||||
液压卡盘8〞(两档/单轴) |
mm |
选择:Φ43 |
||||||||
液压卡盘10〞(两档/单轴) |
mm |
选择:Φ60/Φ43 |
||||||||
事情精度 |
定位精度 |
X轴 |
mm |
0.02 |
||||||
Z轴 |
860/1000/1500 |
mm |
0.028/0.028/0.032 |
|||||||
重复定位精度 |
X轴 |
mm |
0.009 |
|||||||
Z轴 |
860/1000/1500 |
mm |
0.012/0.012/0.013 |
|||||||
加工工件圆度 |
mm |
0.004 |
||||||||
加工工件尺寸精度 |
mm |
IT6—7级 |
||||||||
加工工件外貌粗糙度(有色金属) |
|
Ra 0.8 |
||||||||
其它 |
形状尺寸 (长×宽×高) |
中央距860 |
mm |
2587×1635×1791(不带液压、气动) |
||||||
中央距1000 |
2737×1635×1791(不带液压、气动) |
|||||||||
中央距1500 |
3247×1635×1791(不带液压、气动) |
|||||||||
净重 |
kg |
中央距860 |
中央距1000 |
中央距1500 |
||||||
3000 |
3100 |
3300 |
||||||||
NC系统 |
|
标准:FANUC 0i Mate-TD; 选择:广州数控980TD;西门子808D |
